双曲线墩帽模板定制

墩帽是桥梁墩身和桥面之间起连接效果的一个重要组成部分,一般墩帽是没有曲线弧度的。现如今,客专、高铁选用常见的墩帽方式均为双…

相关内容
在线留言
详情内容
content details

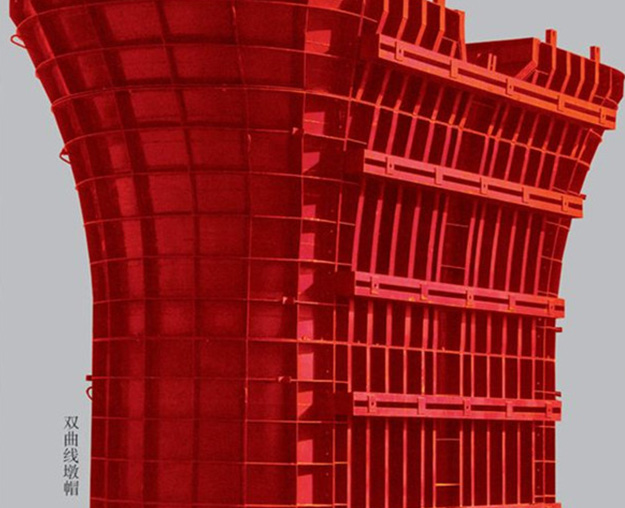

墩帽是桥梁墩身和桥面之间起连接效果的一个重要组成部分,一般墩帽是没有曲线弧度的。现如今,客专、高铁选用常见的墩帽方式均为双曲线墩帽,墩帽在横向(顺桥向方向)和纵向(垂直于桥面方向)是两个不同半径的曲线,形状恰似一个花瓶,其工艺在加工方面要比一般墩帽更为凌乱。

双曲线墩帽之所以凌乱,主要矛盾集中在制作双曲墩帽的弧模面板上。早期的墩帽弧模面板选用12层拼接焊接而成,在加工工艺方面十分繁复,用户的体会感也不佳。另外,加工制作时间冗长,仅技能放样、编程就需求2天的时间,车间下料需求3天的时间,再加上拼装焊接所消耗的时间,制作一个墩帽所需求的时间约10天。而通常一套墩柱钢模板的加工工期约20天,假如墩帽的加工时间用去10天,给墩身所剩的加工时间仅为一周,常常形成出产部门的工期压力十分重。

面临墩帽加工工艺凌乱、制作周期长的这一问题,该公司成立了出产、技能专项小组,决议在削减面板层数方面力求打破。相关人员经过观赏与调查后,确认12层改5层的工艺加工模式,经过置办相关设备和训练作业之后,制作出来的5层墩帽弧模面板,层数削减了7层,不仅外观漂亮性比之前的12层大大的提升了,更重要的是一个双曲线墩帽加工制作进程仅仅需求5天的时间就可以完工,功率提高了2倍。

经过一段时间的运用和探究后,该公司管理人员以为现有墩帽的工艺规划还有优化的空间,所以决议再一次削减模板的面板层数。经过3个多月时间查阅材料、重复规划参数、模仿放样,终究..套面板层数仅为3层的双曲线墩帽弧模面板的模板问世,也标志着该公司在双曲墩帽范畴具有商场抢先技能的里程碑。

改善结束后的双曲线墩帽,在出产周期上仅用3、4天时间就可以结束一套制品,在加工制作方面再一次缩短了下料时间,提高了数控切割机的运用寿命。不仅削减了面板的拼接焊缝,大大缩短了工人的组对时间,节约了出产成本,一同提高了墩帽制作的专业化水平和漂亮度。
